PCIe扫盲——M-PCIe与MIPI M-PHY

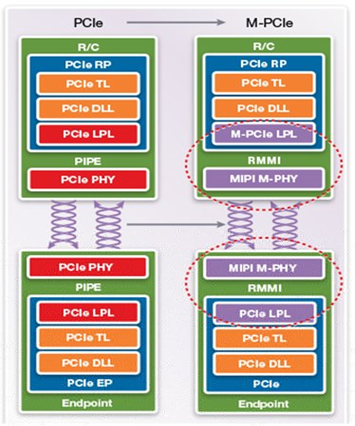

M-PCIe即Mobile PCIe，主要应用对象是智能手机等嵌入式设备。PCI-SIG在PCIe Spec V3.1中引入基于MIPI M-PHY v2.0的M-PCIe。相比于标准的PCIe总线，M-PCIe主要的改动在物理层如下图所示。引入M-PHY，旨在获得更低的功耗以适应于嵌入式设备的低功耗要求。

M-PCIe的数据链路层（Data Link Layer）、事务层（Transaction Layer）以及软件，驱动等均可实现与标准的PCIe总线相兼容。

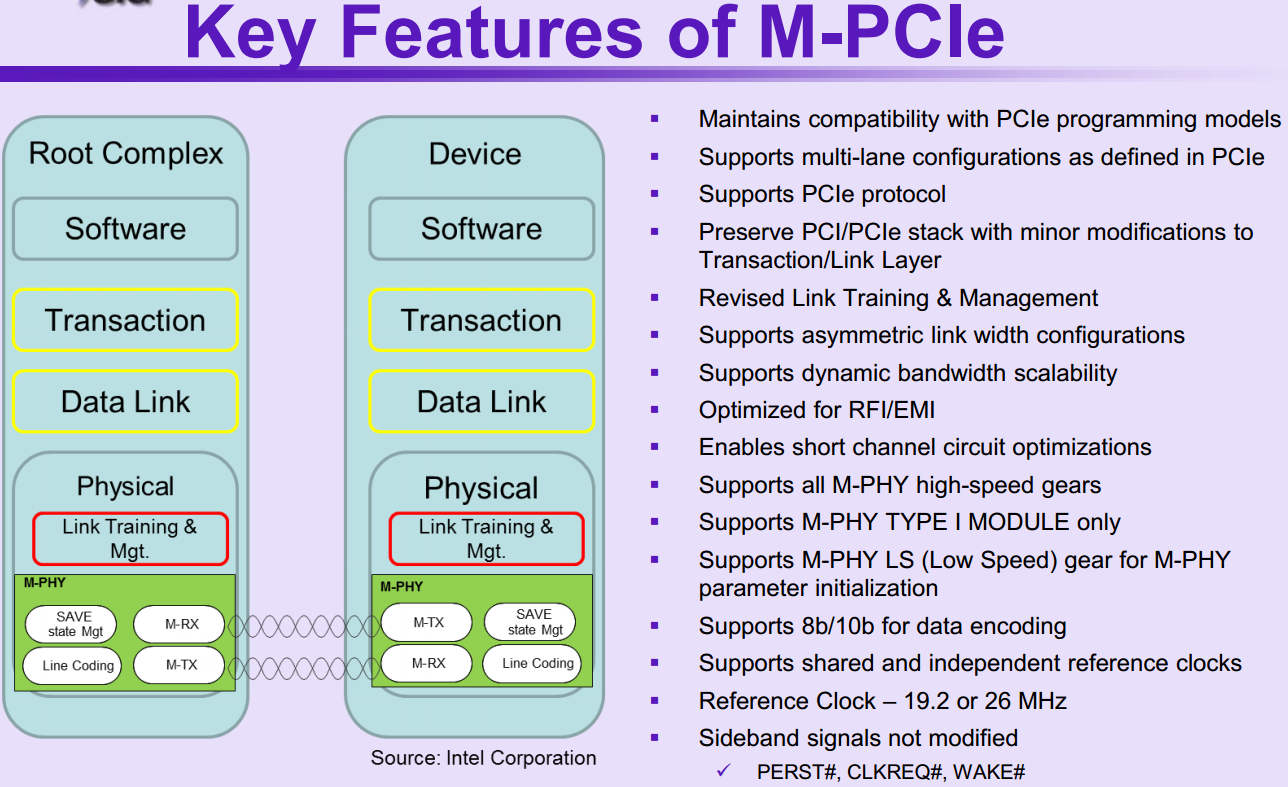

M-PCIe的主要特性如下：

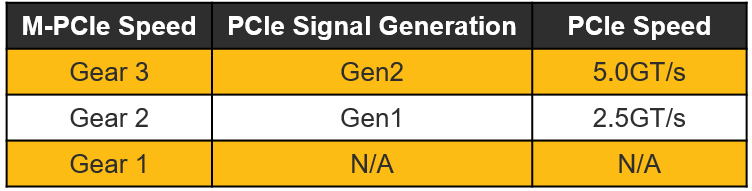

PCIe的Generation和M-PHY的速度等级关系如下：

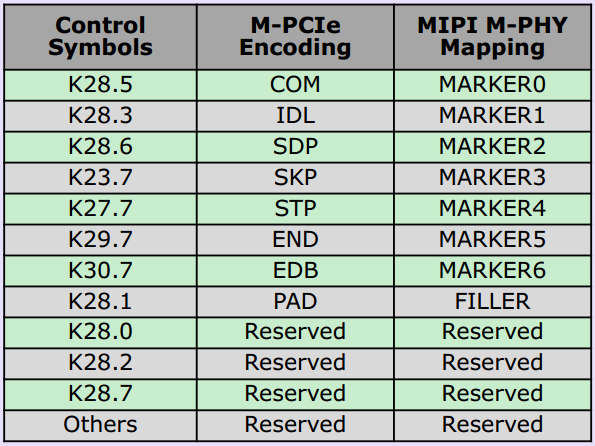

控制字符对照表如下：

具体这里就不详细介绍了，请参考本文附件、PCIe Spec V3.1相关章节，以及MIPI M-PHY Spec等内容

?

主要参考资料：

1、https://www.design-reuse.com/articles/33608/moving-pci-express-to-mobile-m-pcie.html

2、M-PCIe Overview.pdf

注：原文最早发表于本人的ChinaAET博客（http://blog.chinaaet.com/justlxy/）
